LEDを簡単に光らせるには直列に接続し抵抗をつけた方がやりすい（はず
バイクや車の場合はエンジンon時１４．４Vになるため
１４、４V→抵抗→LED→アース
と言う風な感じに接続になるので
白や青色のLEDは大抵３．５V（赤色LEDは2Vぐらい）で光るので(以下でも普通に光ります暗くなるけど
よって、１４．４V÷３．５Vは≒４個（赤は１４．４V÷２Vは≒７個）
なのでLEDに流したい（流せる電流＝大抵０．０２A
なのでオームの法則により（Eｖ１４．４ー３．５ｖ×LEDの個数）÷ （０．０２A）＝抵抗Rが求まります。
後は直列で接続できる最高の数を何個も作り、それを並列につなげれば、同じVが流れるので出来ます。
最近は定電流ダイオードと言う物を発見しコレを使えば、決まった電流（その定電流ダイオードに書かれた電流しか流れないので安定した電流によりLEDの寿命が延びるでしょう？
しかし私は使っていないのでうまく説明できません┏○ﾍﾟｺ
私が作った例、赤LEDを使用し、直列６個を（３セット作り）抵抗は１セットに１個１２０Ω、並列に接続しました
赤LEDを使用し直列５個、抵抗２２０Ωで接続しました。
言葉では表現しにくいので、、、手書きUP出来ました。（表現は出来たけど絵が下手すぎた(w＿−; ・・・

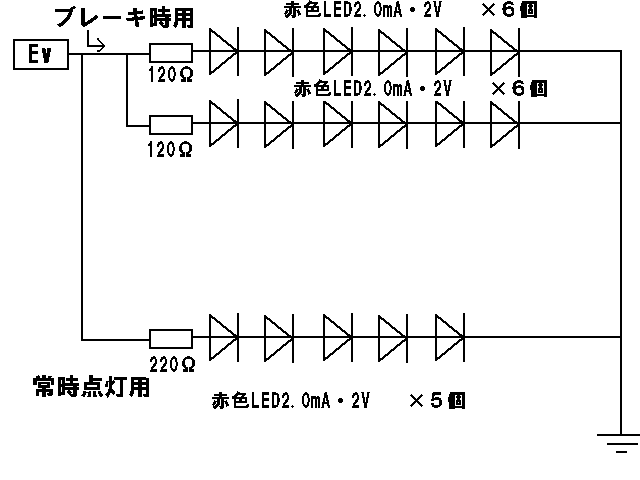

回路図（手書き)
